系统简介

        根据矿井水质特点及处理后的水质要求，采用混凝，沉淀工艺。

        矿井水经泵提升到集水调节池，水在调节池内得到水质、水量的调节并停留沉降，大量的煤泥沉降在池底通过泵吸排泥机将煤泥吸入污泥池中，调节池内的水再由泵提升通过管道混合器，同时在管道混合器前投加混凝剂PAC和助凝剂PAM,混合反应后，进入高效斜管沉淀池，生成大量的有机胶团将大部分悬浮物在斜管沉淀池内下沉除去，沉淀池的上清液进入无阀过滤器，将水中不易沉降的固体物通过滤料的截留、拦截等作用进行过滤，沉淀后的原水中还含有颗粒很细的与水形成溶胶状态的有机悬浮物，这些物资中具有很强的聚合、沉降稳定性，不能用常规重力自然沉降法去除，由无阀过滤器内的过滤介质（石英砂），拦截水中的胶体及水中很细的物质，确保出水水质。出水进入清水池，在清水池中通过二氧化氯的强氧化作用把水中的细菌杀灭，经消毒后的水回用于井下防尘和消防等生产用水，多余的水溢流外排。

        无阀过滤器为自动反冲洗式，当运行一个周期后滤层阻力加大，出水水量减少，此时滤池的水位升高到一定位置时无阀过滤器进行自动反冲洗。反冲洗出回流到集水调节池重新处理。集水调节池和混凝反应斜管沉淀池的污泥排入污泥浓缩池，经浓缩后用泵打入压滤机脱水后外运处置，污泥浓缩池的上清液回流到调节集水池。

        本产品依托于MT209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》，MT/T210-1990《煤矿通信、检测、控制用电工电子产品基本试验方法》等标准完成。

系统组成示意图

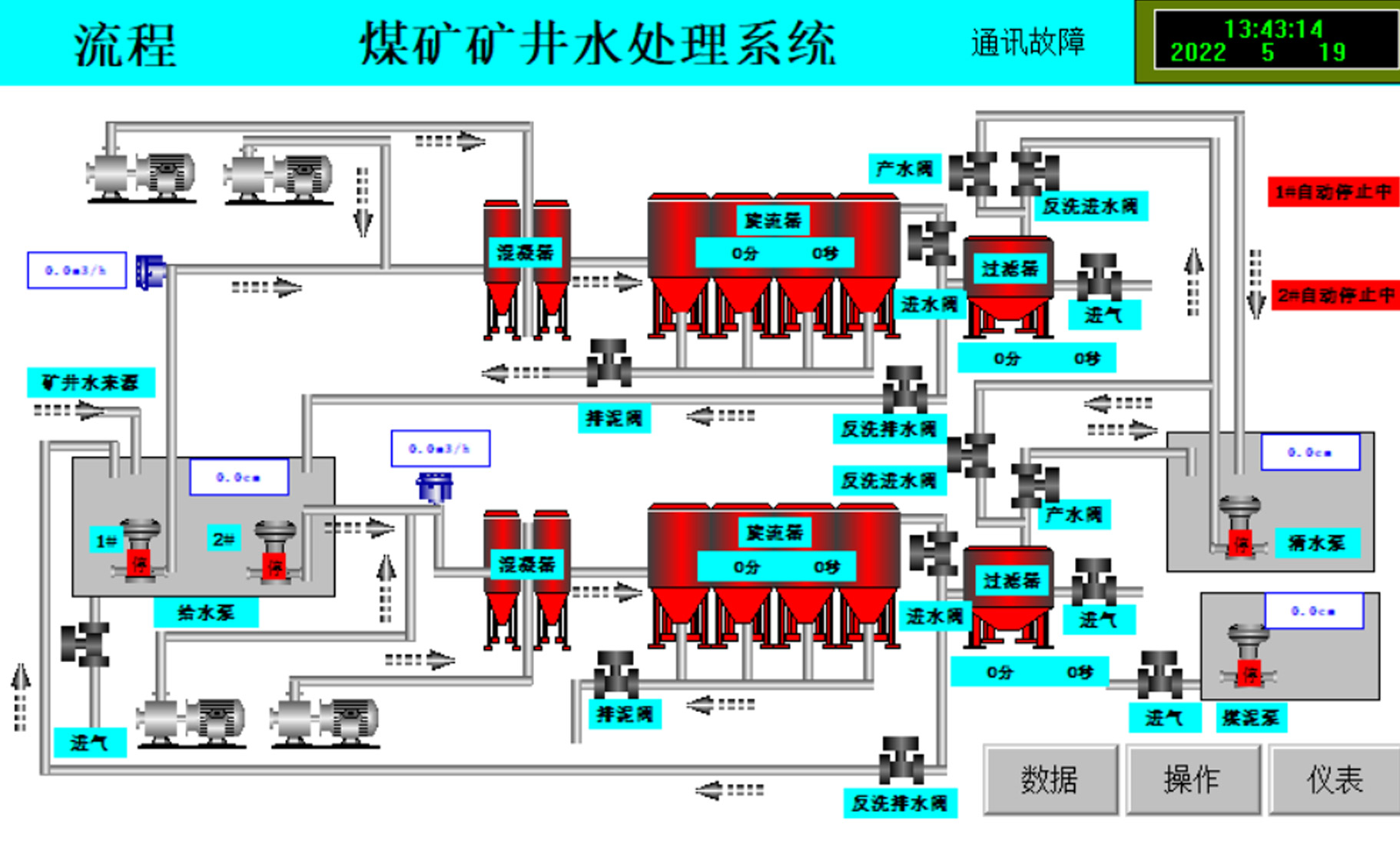

        系统流程图：系统通电后人机画面进入主页画面;在主页画面上显示有流程、数据、操作、仪表按钮，点击选项按钮进入对应画面，进行泵，阀门，搅拌机操作以及参数的设定。

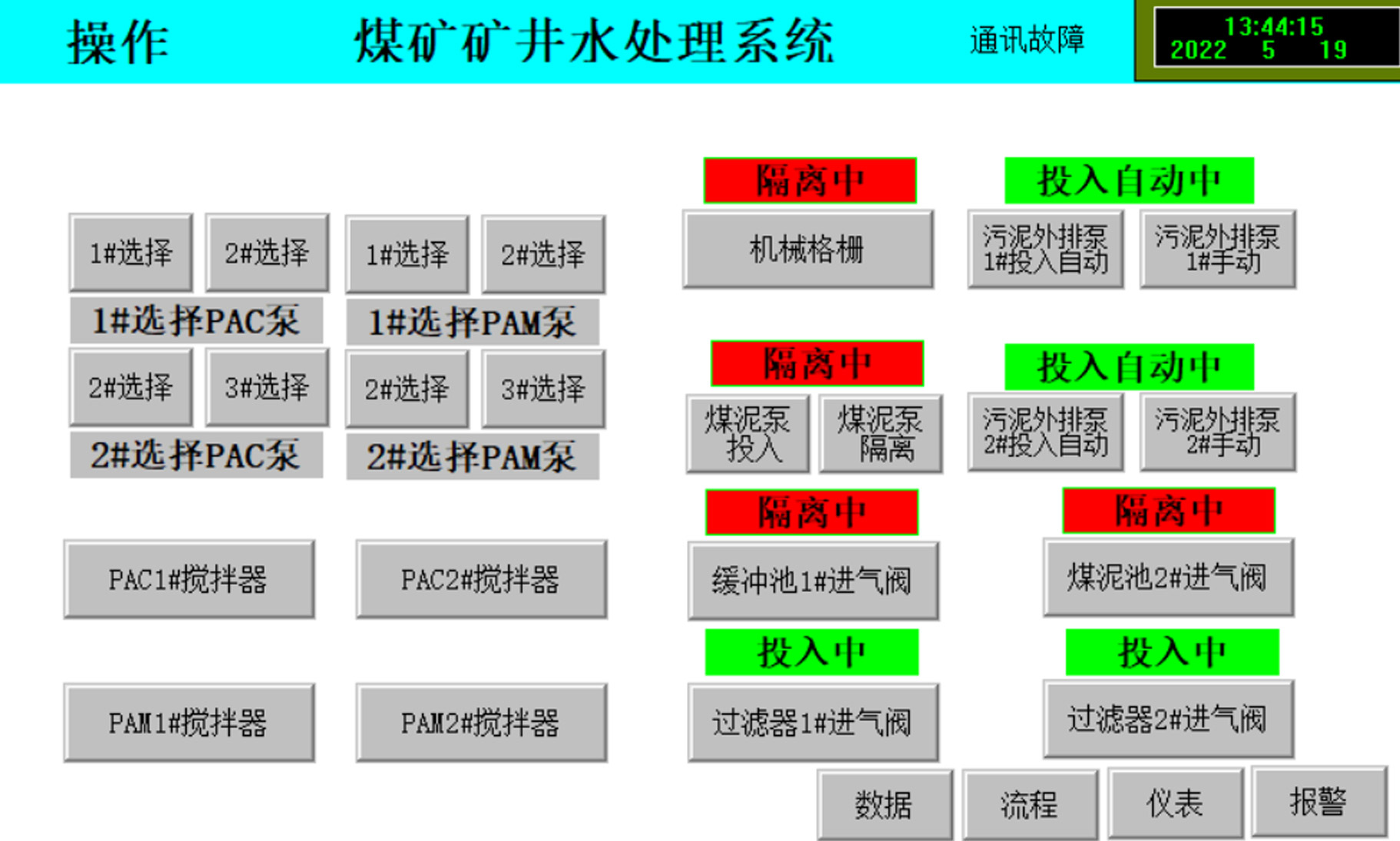

        系统操作图：在功能选择画面选择操作按钮，进入手动控制画面，画面显示有1#选择PAC泵、1#选择PAM泵、2#选择PAC泵、 2#选择PAM泵、PAC搅拌机、PAM搅拌机、污泥泵、煤泥泵以及各种阀门等按钮选择。可对泵，阀门，搅拌器等进行操作。

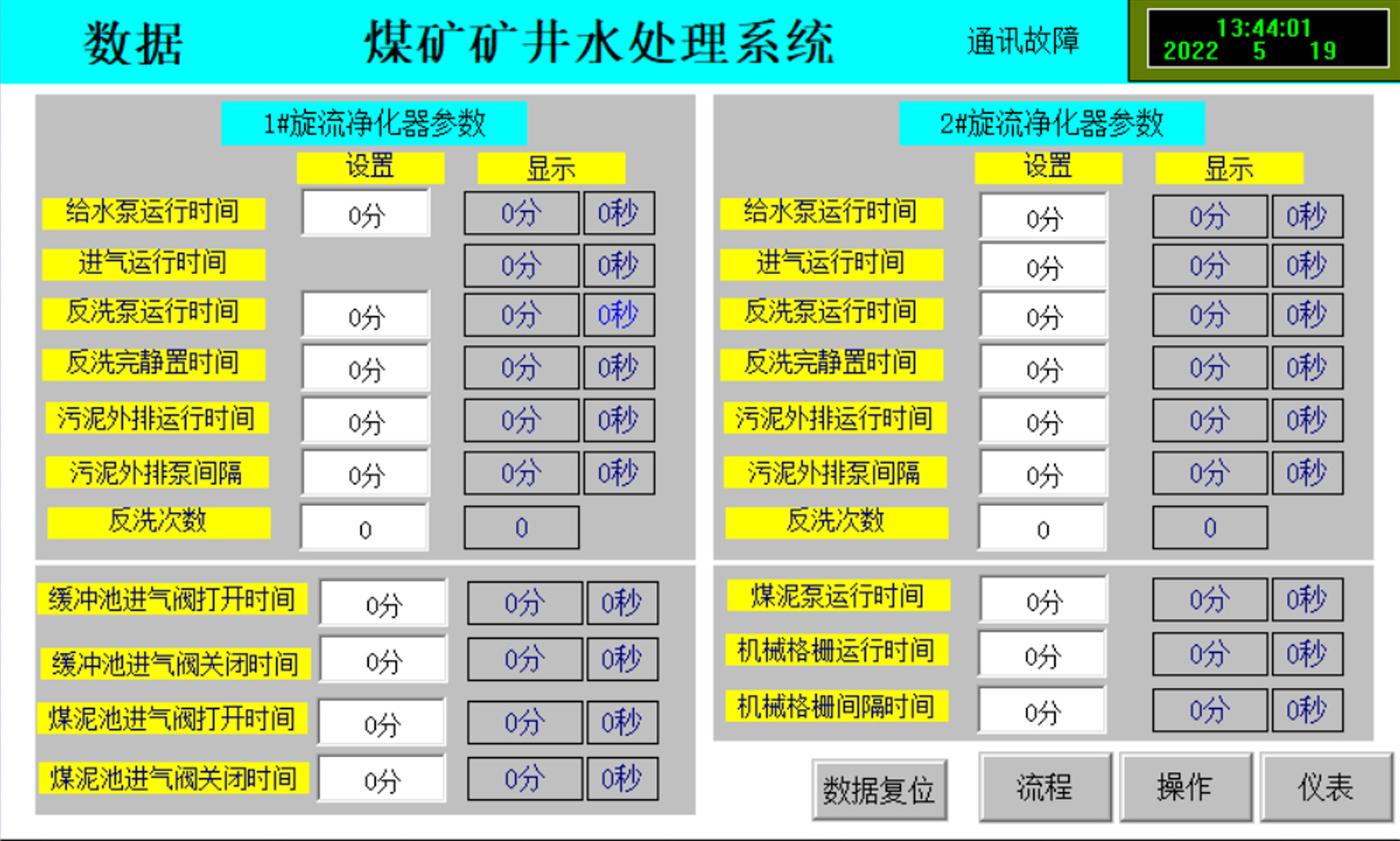

        系统数据图：在功能选择画面选择数据按钮，进入参数设定画面，画面显示有1#旋流净化器参数和2#旋流净化器参数，参数中有泵和阀门的时间设定及时间显示，按照现场使用情况进行修改和从新设置。
