系统简介

       万兆工业以太环网是一个将矿井各环节系统的设备工作状态信息、生产信息、安全信息实时传递到矿井生产安全调度指挥中心，为矿领导的统一指挥和管理提供充分的，实时的信息依据，为矿井建设多系统融合，为实现智慧化矿山提供基础数据传输的以太网络平台。随着智慧化矿山建设的不断推进，需要间煤矿各个自动化子系统有机地整合在一起，所有的监测监控管理操作都在一个平台中运行，保障矿井机电设备的安全运行的同时达到减员增效的目的。此时绝地多数据煤矿的千兆级工业网络已经无法满足智慧矿山建设对网络传输大带宽、实时性的需求。万兆工业以太环网具有万兆级吞吐量、万级连接数的能力，支持OT数据、IT数据、语音、视频等融合通讯技术，解决了智慧矿山建设过程中控制数据延时高、视频数据卡顿等问题。万兆工业以太环网由地面核心交换机、地面万兆环网节点交换机、井下万兆环网节点交换机、支线万兆交换机以及UPS备用电源、网络服务器等主要设备组成。

        KJJ1140(A)矿用隔爆兼本安型万兆网络交换机是华夏天信智能物联（大连）有限公司自主研发生产的煤矿用万兆网络交换机，是煤矿万兆工业以太环网的井下核心设备。该设备主腔本体采用快开门式结构、内部采用模块化分层设计，便于安装维护；双电源冗余供电，提高了设备的可靠性；配备了576WH锂离子蓄电池，可在交流断电后提供不小于6小时的后背电源。确保万兆骨干设备自身续航能力；壳体配备一块7寸液晶彩色屏幕显示数据，状态和故障诊断信息，便于维护人员观察交换机工作状态和故障排查。

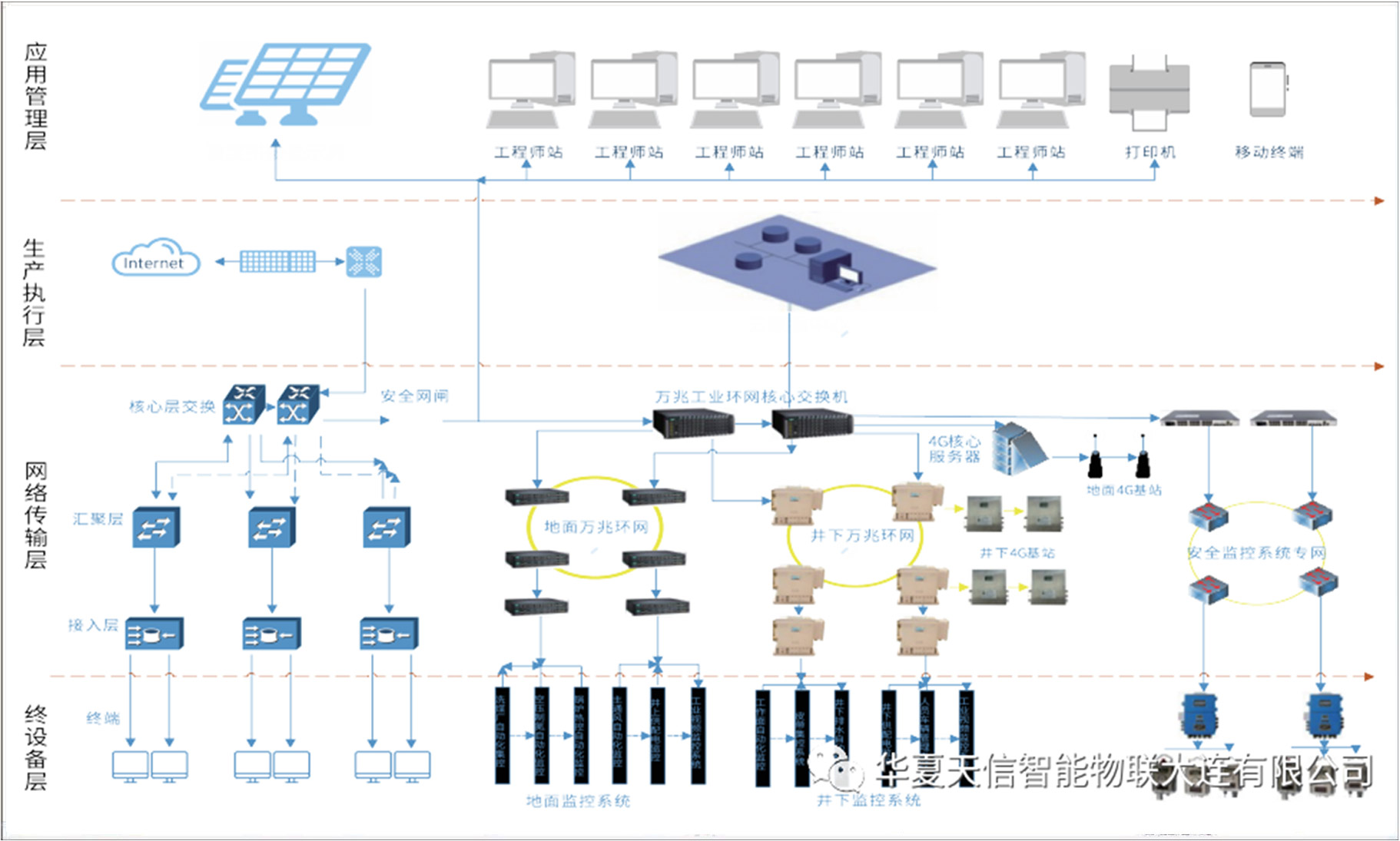

系统组成示意图
